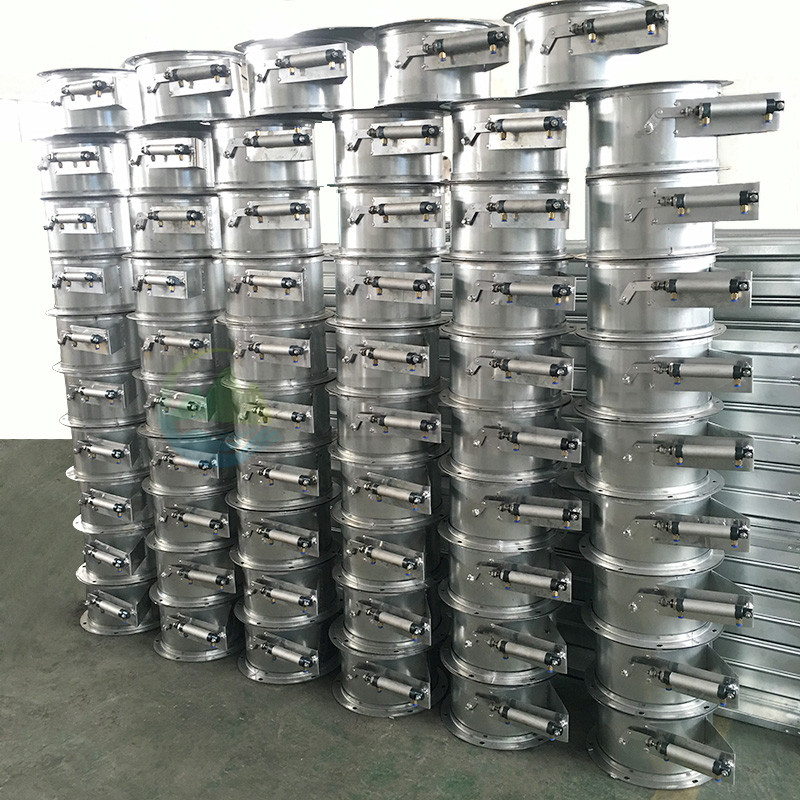

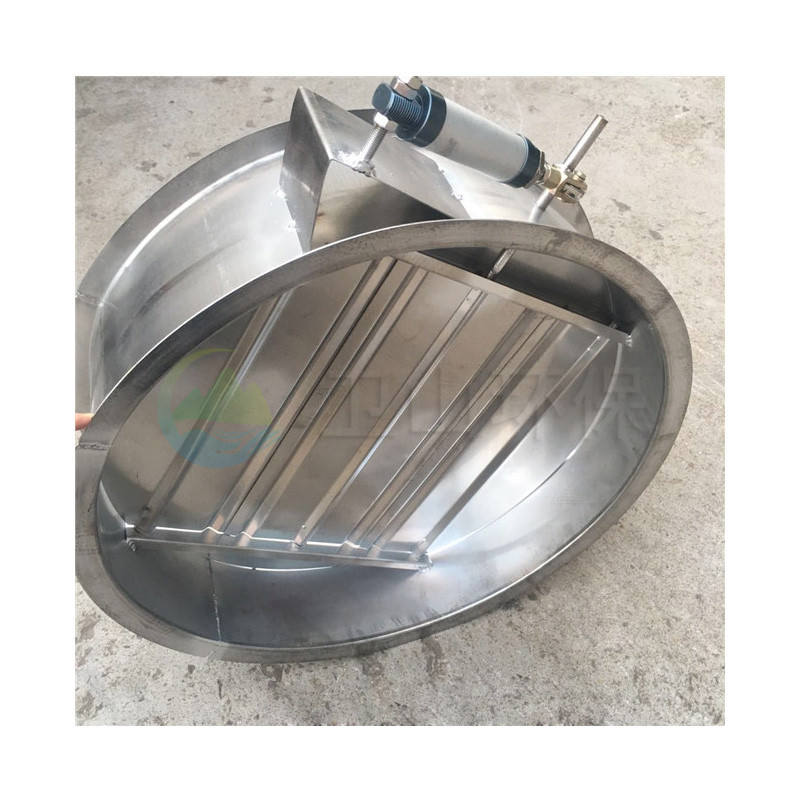

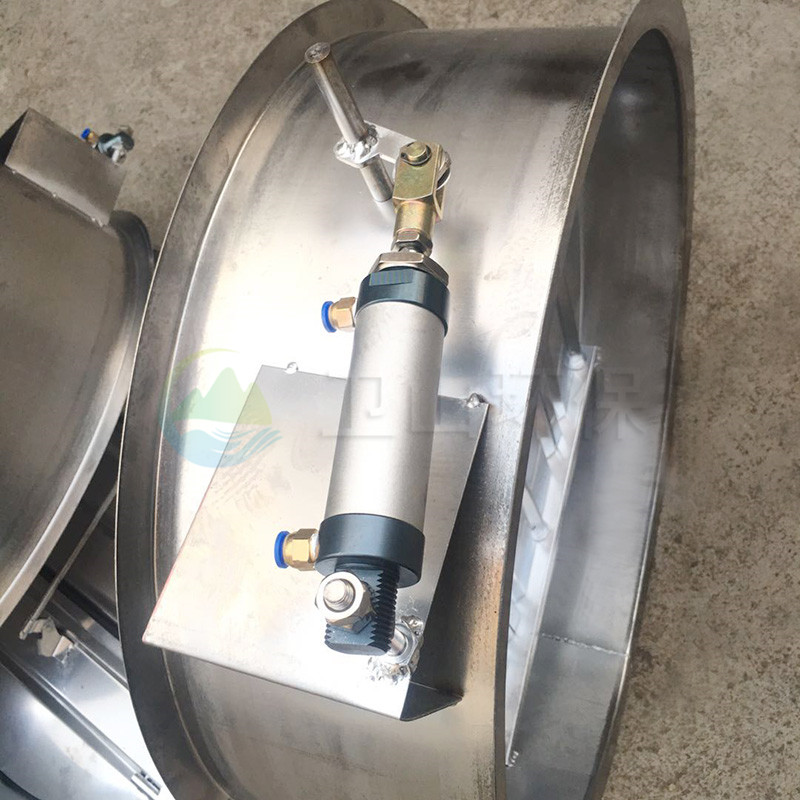

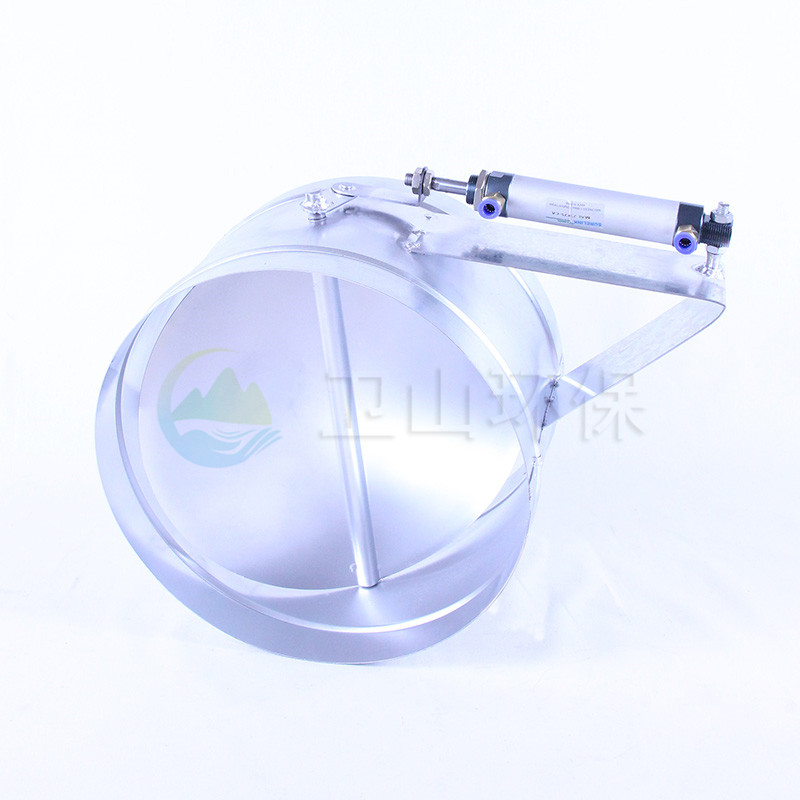

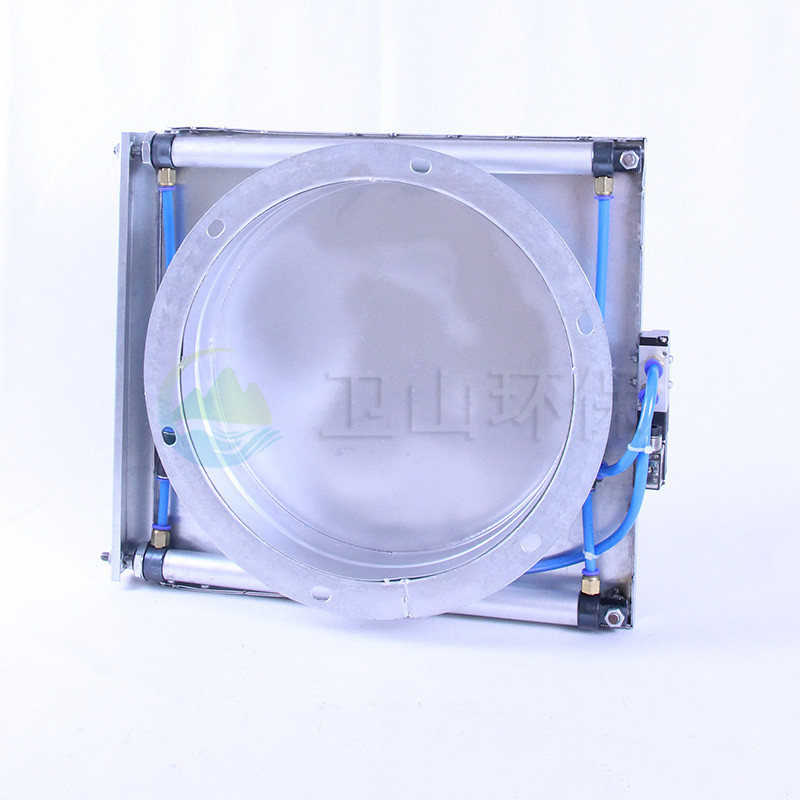

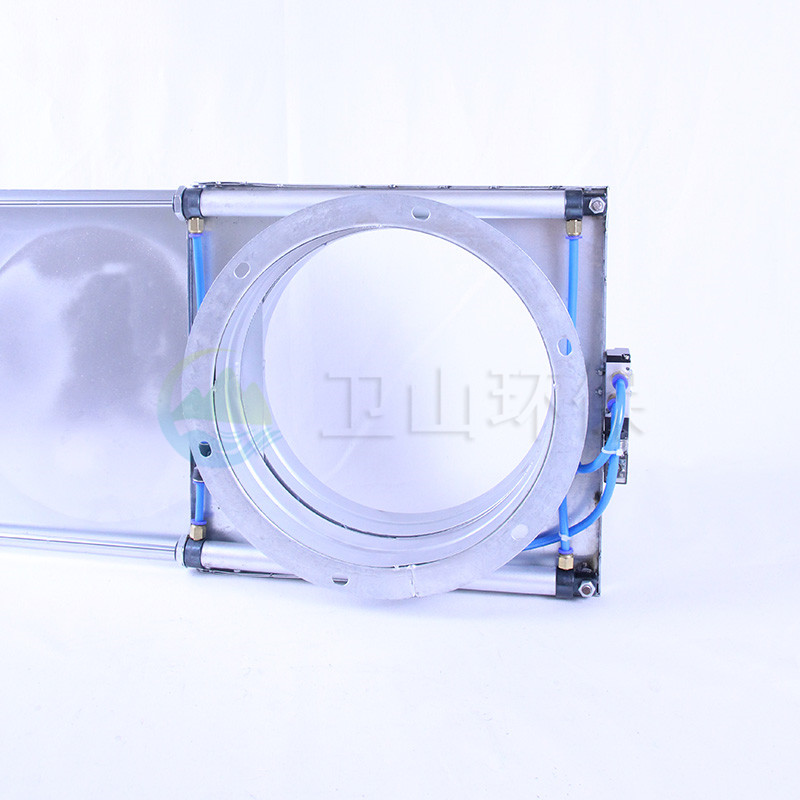

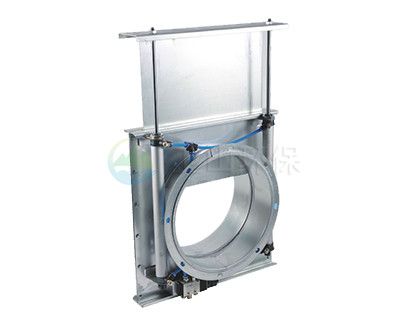

功能描述
● 采用电磁阀控制气缸开启或者关闭.
● 采用抽拉双气缸结构



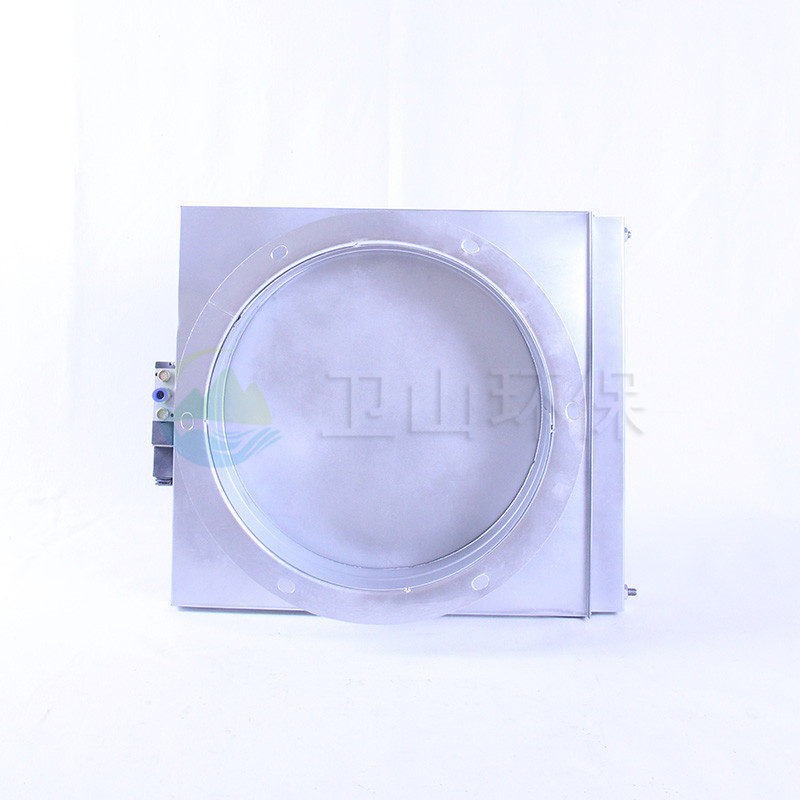

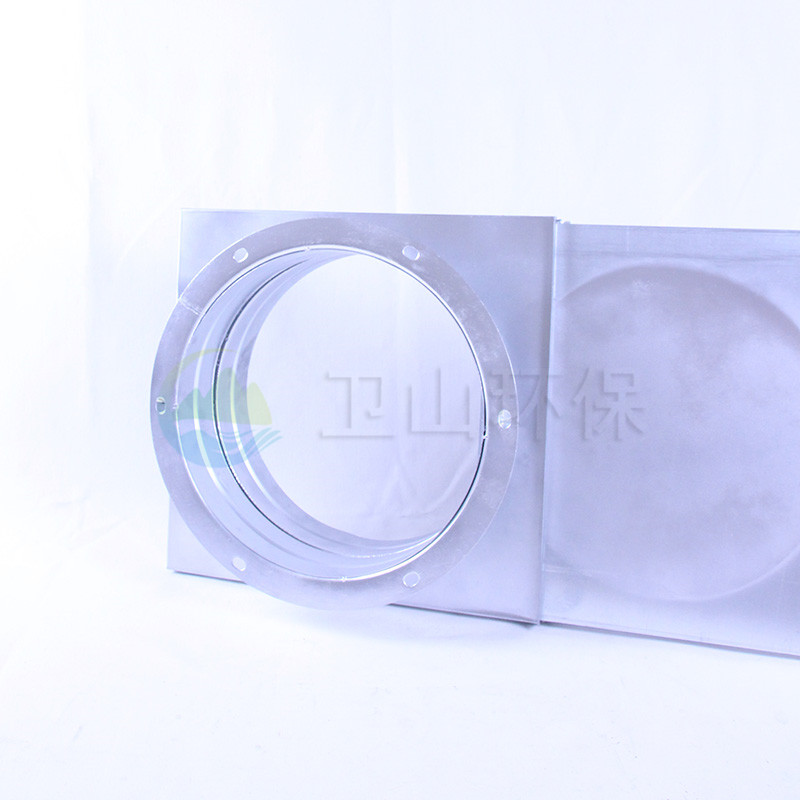

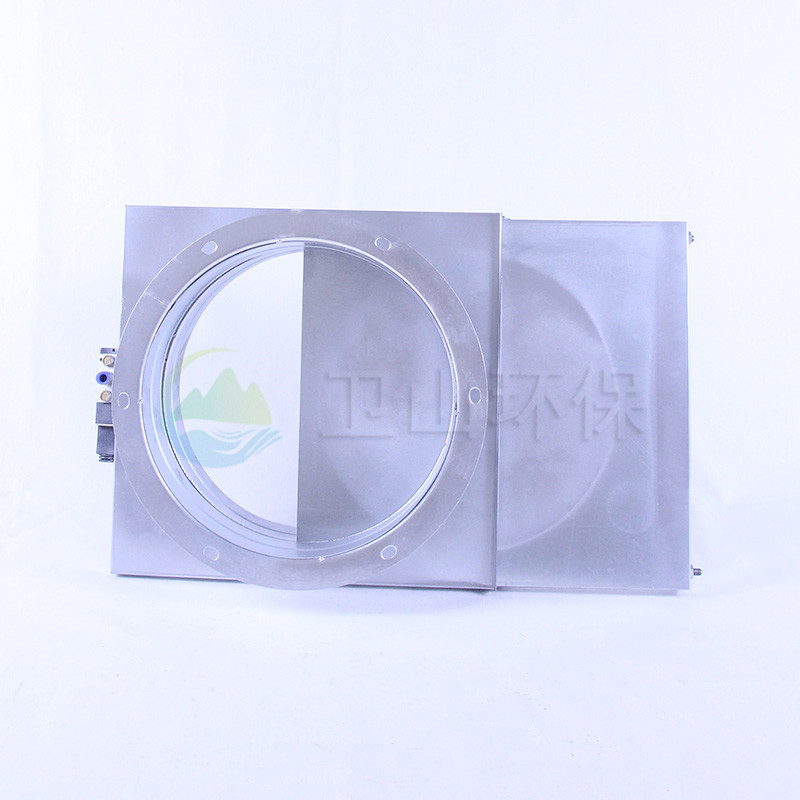

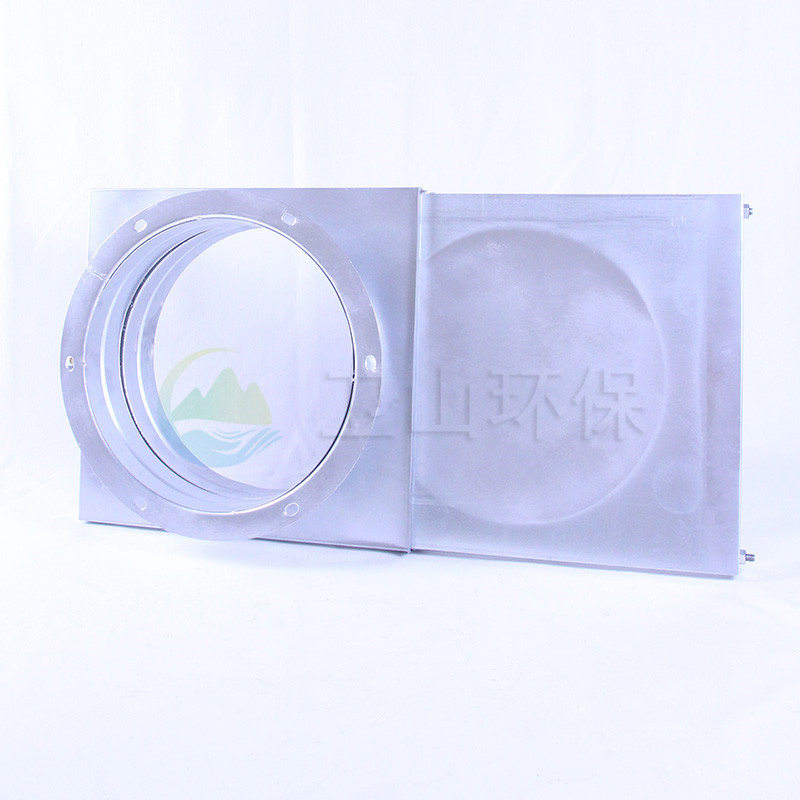

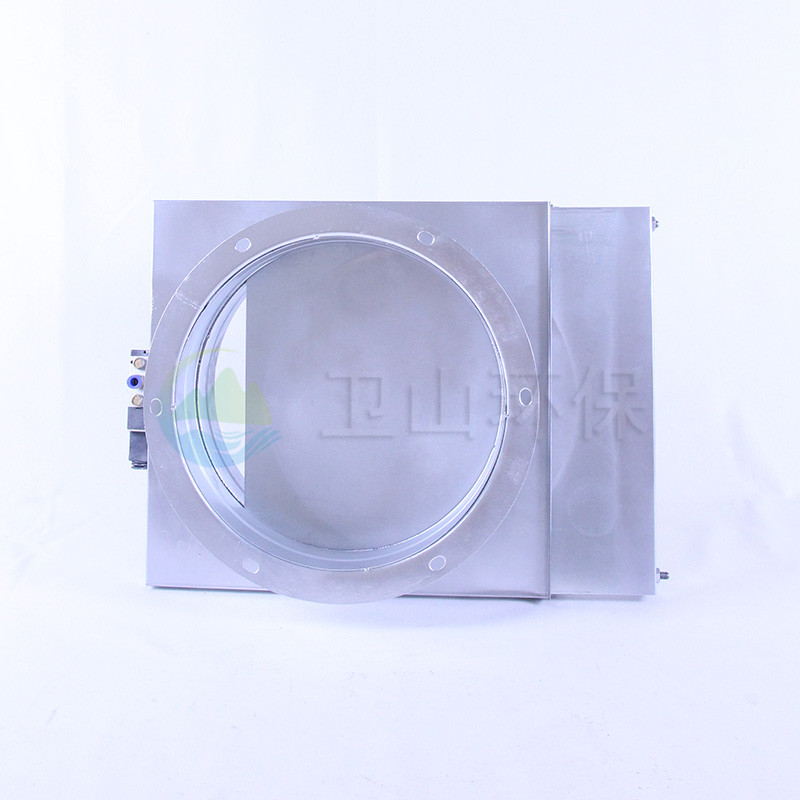

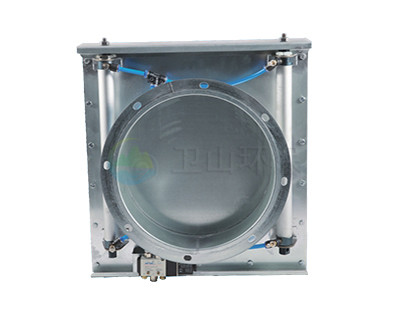

功能描述
● 电磁阀控制开启和关闭
● 气动开关控制开启和关闭
● 抽样式双气缸结构
● 插板式结构

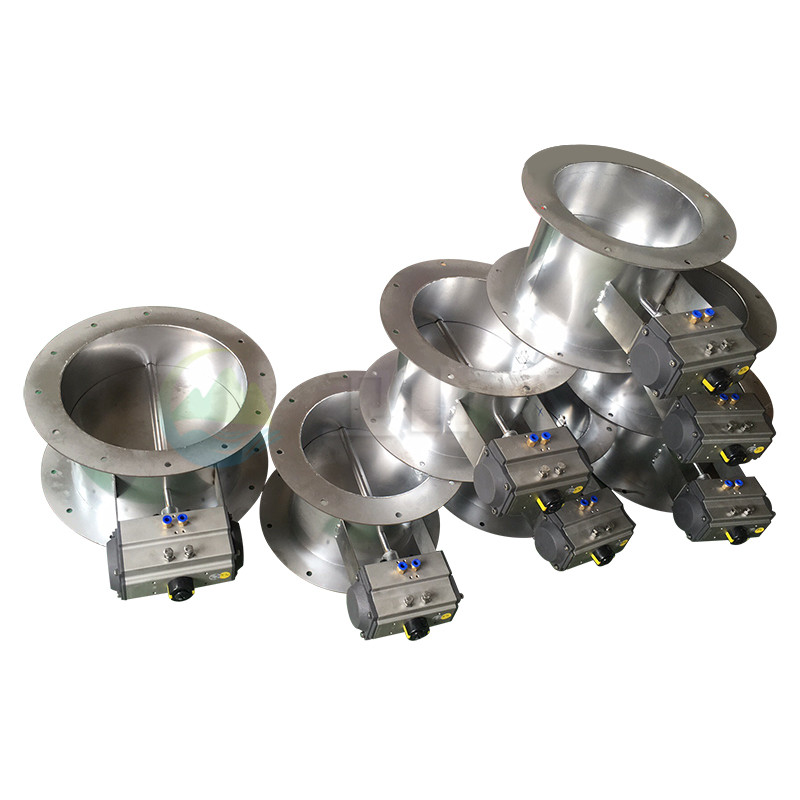

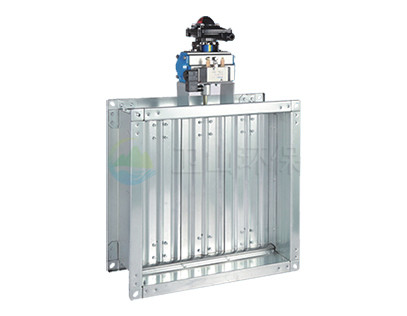

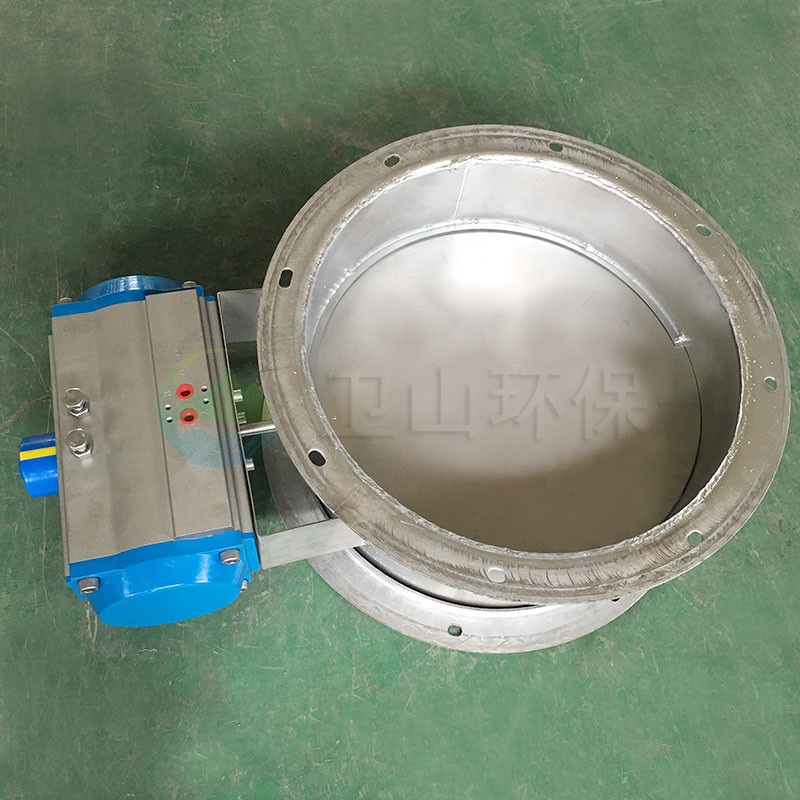

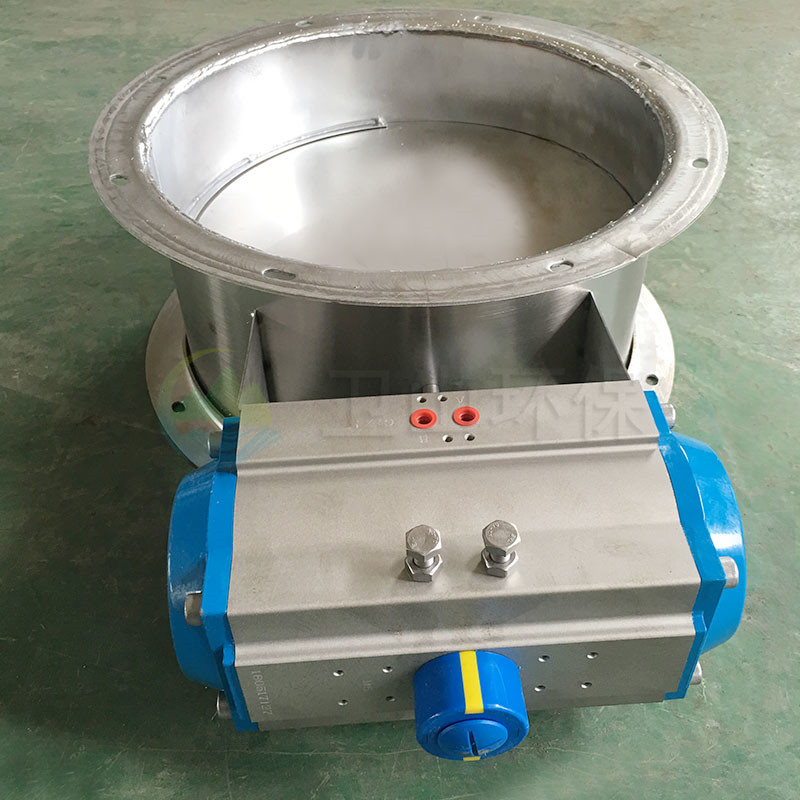

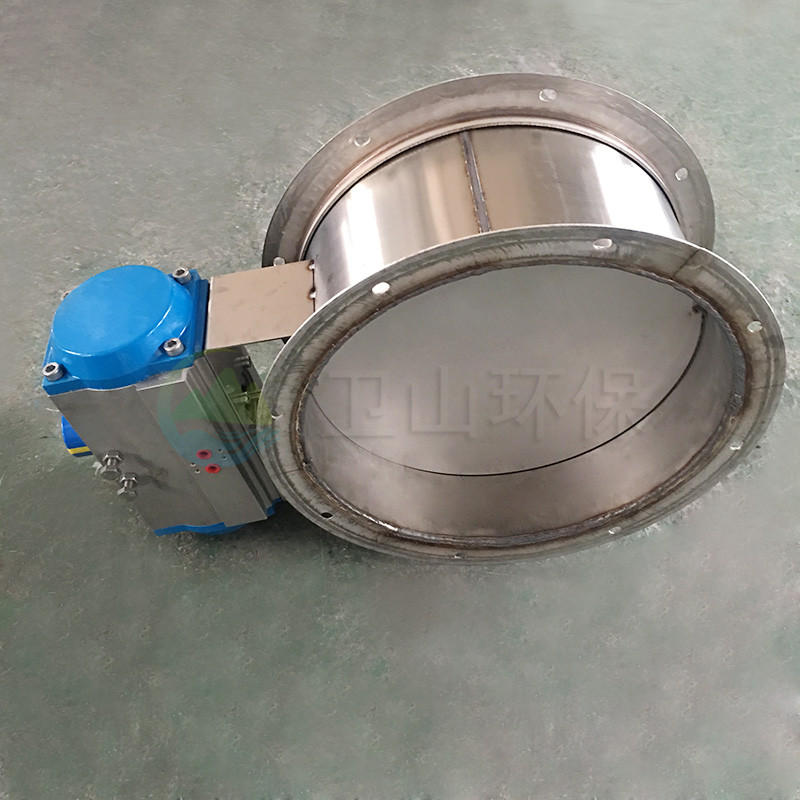

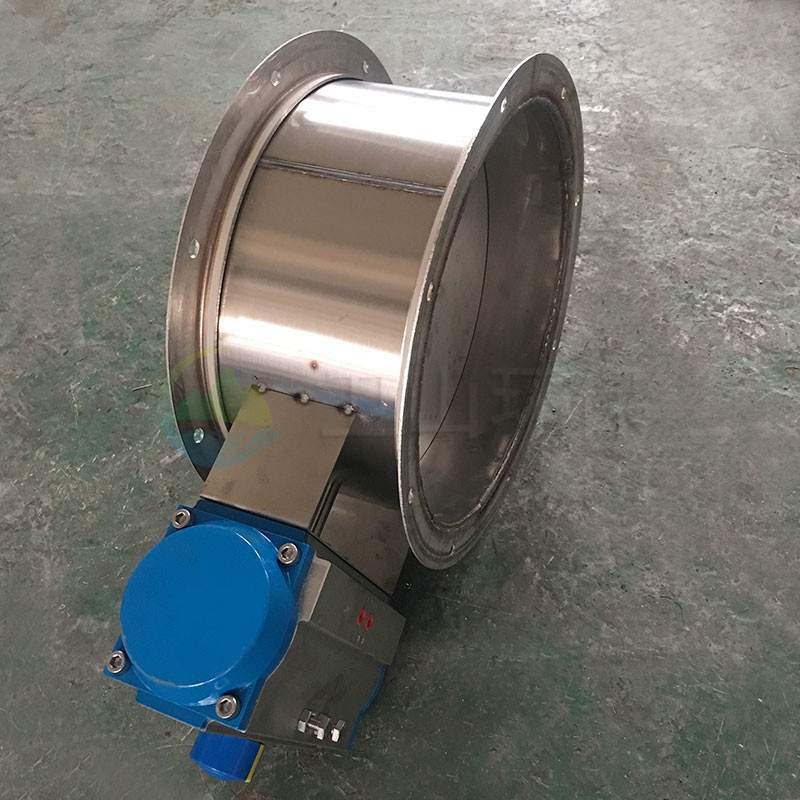

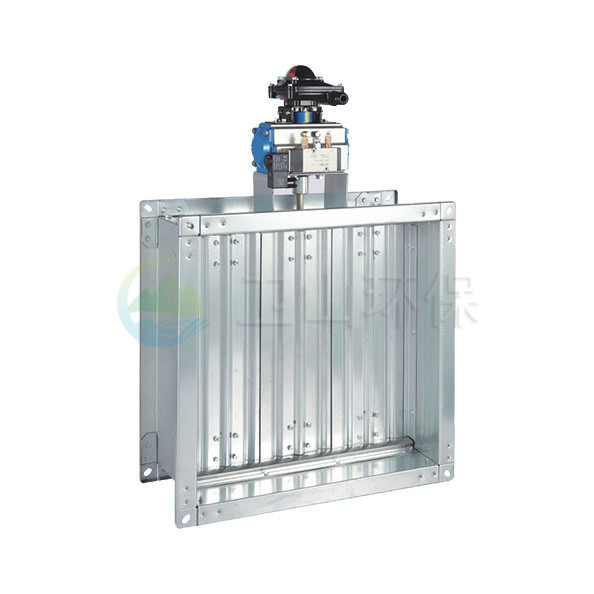

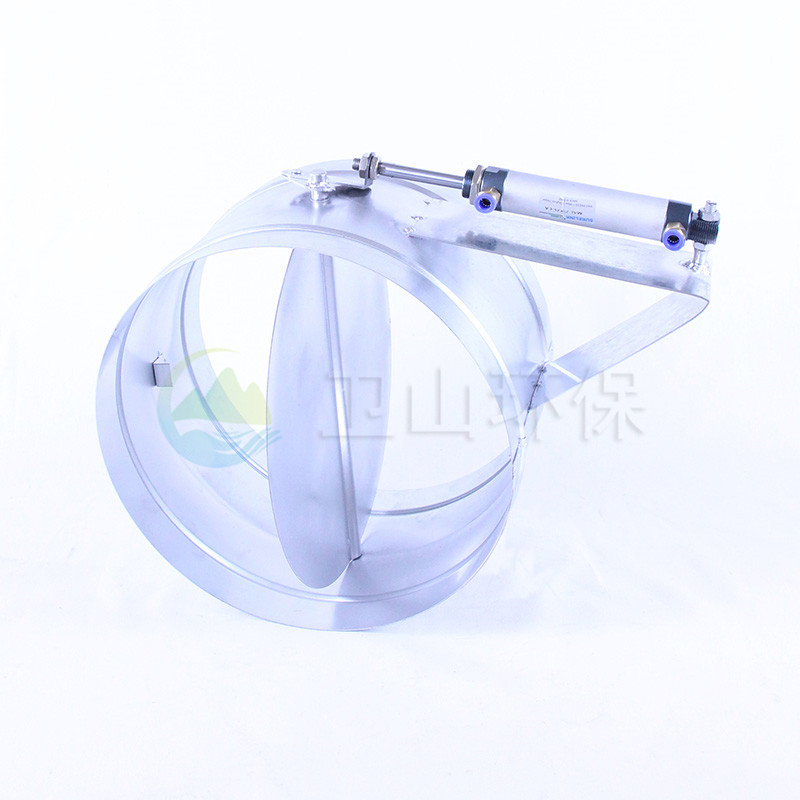

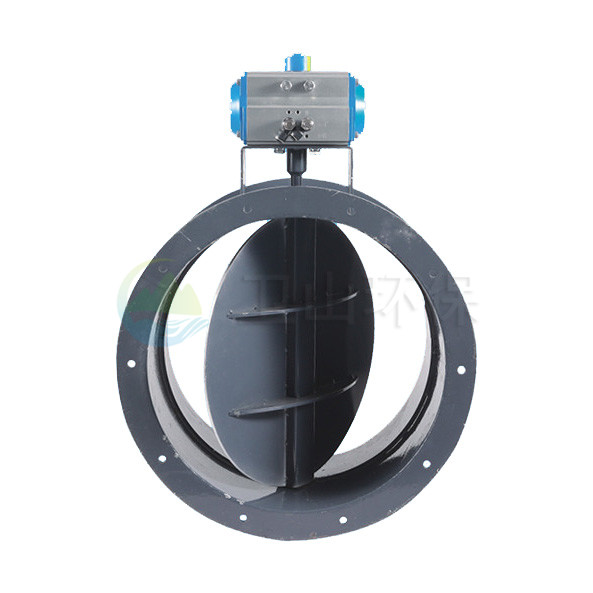

功能描述
● 进气阀门开启进气阀门关闭
● 单作用通气阀门开启，断气阀门关闭
● 显示阀位开和关
● ⑤⑥反馈开信号 ②③反馈关信号

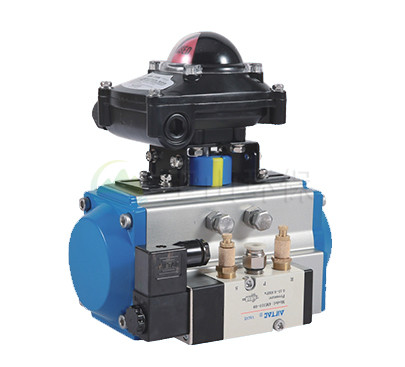

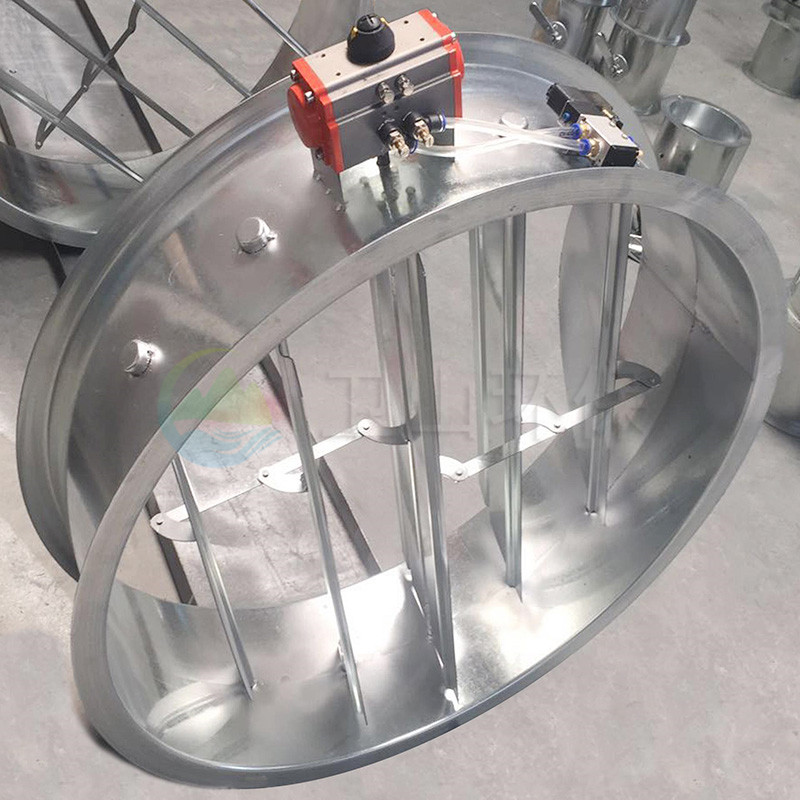

● 采用2位3通电磁阀
● NL通电阀门开启 断电阀门关闭

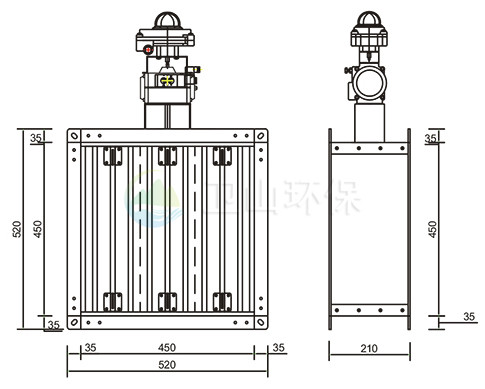

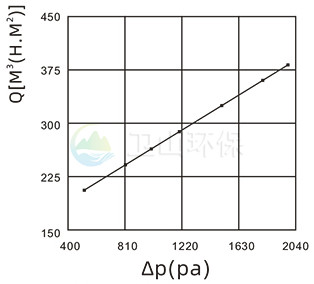

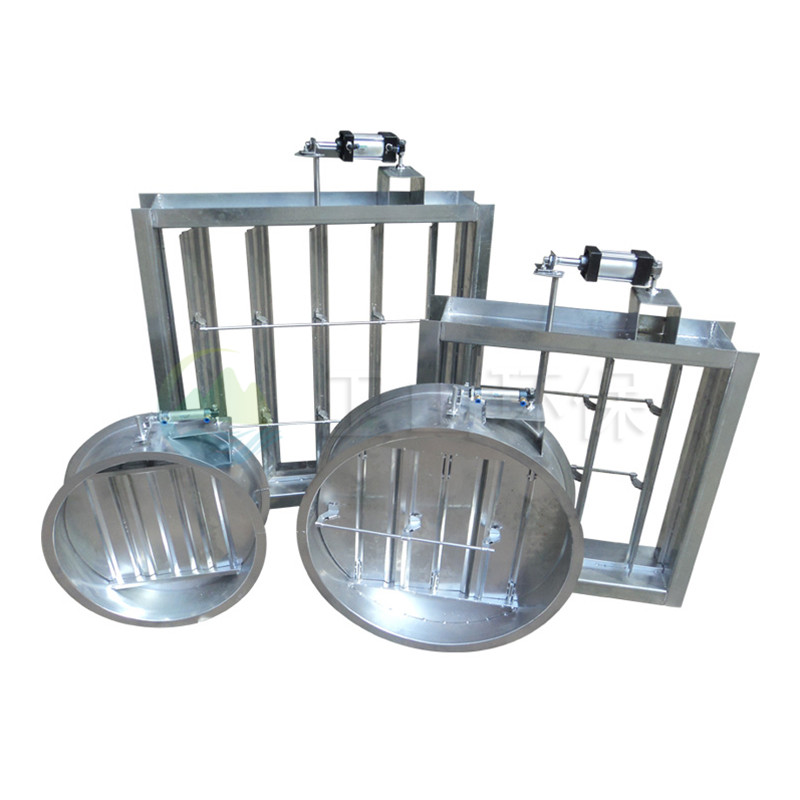

阀片漏风量检验曲线

阀片两侧静压差△P（pa）		500	800	1000	1200	1500	1800	2000
单位面积阀片漏风量 Q【M³（H.M²）】	标准允许值	≤625.0	≤820.8	≤934.2	≤1038.4	≤1181.9	≤1313.7	≤1396.5
	检验值	203.5	243.8	263.6	290.8	324.9	353.6	389.0
	检验结论	合格（普通型）

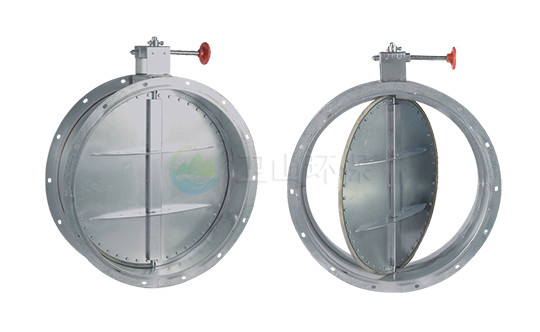

阀片开启角α° 项目		90		75		60		45
阻力系数ξ		0.64		1.05		3.80		10.70
风量调节比μ（%）		100.0		78.1		41.1		24.5

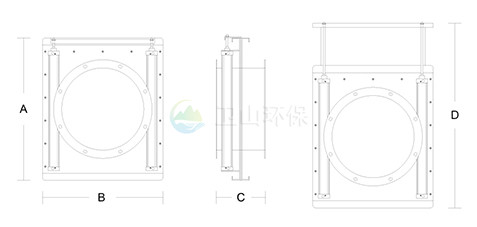

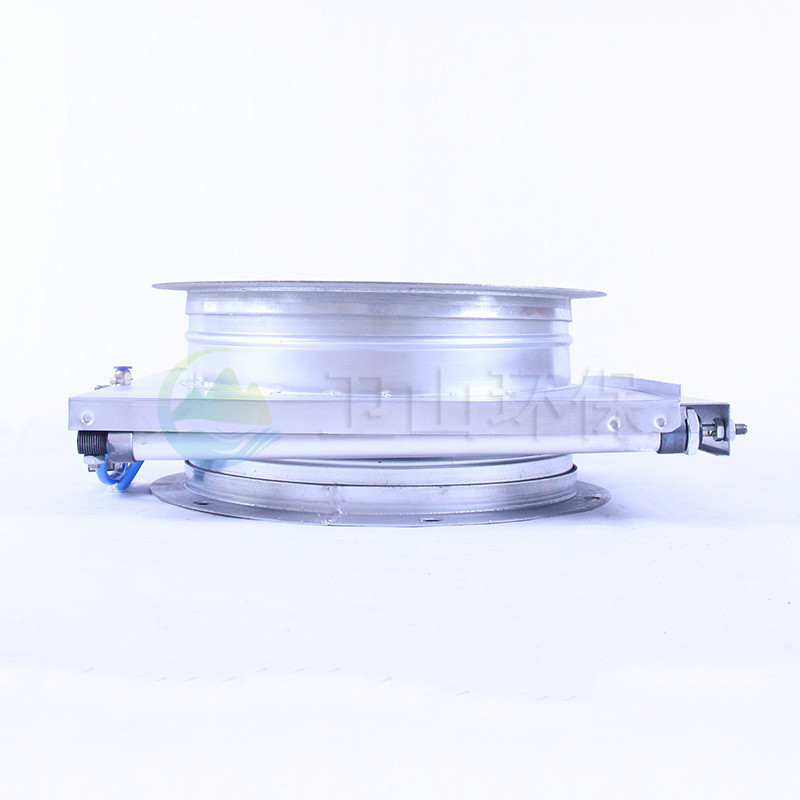

气动插板阀外形尺寸参数表

规格	外板厚	插板厚	A	B	C	D
φ100	1.5	1.5	230	230	170
φ150	1.5	1.5	290	330	170
φ200	1.5	1.5	340	380	170
φ250	1.5	1.5	390	430	170
φ300	2.0	2.0	440	480	170
φ400	2.0	2.0	540	590	170
φ500	2.0	3.0	640	690	170
φ600	3.0	3.0	740	790	170
